Ознайомлення з продуктом

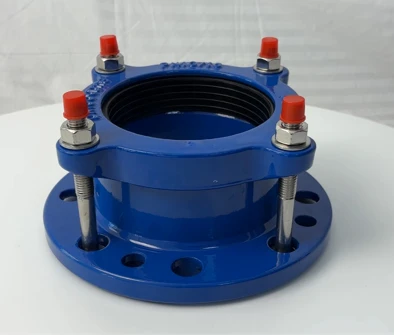

Універсальний фланцевий адаптер ідеально підходить для встановлення фланцевих трубопроводів, з’єднуючи фланець на одному кінці та муфтову трубу на іншому. Його дуже легко встановити і зняти. Завдяки широкому діапазону сумісних зовнішніх діаметрів труб, це дозволяє легко вирівняти кут. Після підключення до трубопроводу він допускає до ±6 градусів відхилення, забезпечуючи належну роботу трубопроводу навіть за таких умов, як осідання ґрунту. Тому цей продукт підходить для трубопроводів з великими радіусами вигину при монтажі. Вони підходять для широкого спектру застосувань, включаючи насосні станції, водоочисні споруди, очисні споруди, об’єкти виробництва електроенергії, автозаправні станції та всі типи трубопроводів.
Технічні характеристики
| Пункт | Специфікація |
|---|---|
| Назва продукту | Універсальний фланцевий адаптер |
| Матеріал корпусу | Ковкий чавун QT450‑10 |
| Клас тиску | PN10, PN16 |
| Печатка | EPDM гума |
| Відповідні труби | Труби гладкі: ковкий чавун, сталь, ПВХ, ПЕ, склопластик |
| Номінальний діаметр | DN50-DN1200 |
| Покриття | Внутрішнє та зовнішнє епоксидне покриття FBE; доступне індивідуальне антикорозійне покриття |
| Пункт | Специфікація |
|---|---|
| Тип покриття | Внутрішня та зовнішня сплавлена епоксидна смола (FBE) |
| Стандартна товщина покриття | 300‑600 μm |
| Еталонний стандарт | EN 14901-1 |
| Спеціальне покриття | Спеціальне антикорозійне покриття доступне за запитом |
Керівництво по установці
Підготуйте кінці труб, переконайтеся, що зовнішня поверхня труби чиста, без задирок, бруду та гострих країв.
Насуньте універсальний фланцевий адаптер на трубу з гладким кінцем. Переконайтеся, що гумова прокладка EPDM встановлена правильно, не перекручена та не пошкоджена.
Вирівняйте перехідний фланець із відповідним фланцем насоса, клапана чи іншого обладнання.
Рівномірно затягніть усі болти хрест-навхрест. Не затягуйте болти занадто сильно, щоб уникнути пошкодження прокладки.
Після монтажу виконайте випробування тиском перед введенням трубопроводу в експлуатацію, перевірте наявність витоку в місці з’єднання.
Особливості продукту
- Встановлення завершується простим затягуванням болтів на місці. Зварювання або спеціальні інструменти не потрібні. Для подальшого обслуговування насоса та клапана можна швидко розібрати, відкрутивши болти, заощадивши робочі години та скоротивши час простою проекту.
- Кожен універсальний фланцевий адаптер проходить повний візуальний контроль. Зразки піддають гідростатичним випробуванням при 1,5-кратному номінальному тиску. Доступні звіти про тестування партії. Для оптових замовлень допускається перевірка третьою стороною. Також підтримуються індивідуальні вимоги, такі як індивідуальне маркування та спеціальні покриття.
Вітрина продукту
Упаковка та доставка
