представити
Цей дводисковий зворотний клапан розроблено відповідно до відповідних галузевих стандартів. Він може похвалитися коротким прямим розміром, малою вагою та надійною структурною жорсткістю.
Диски клапанів плавно відкриваються під дією прямого потоку рідини. Торсійні пружини дозволяють миттєво закриватися, коли виникає зворотний тиск.
У порівнянні з поворотними зворотними клапанами конструкція з подвійною пластиною забезпечує швидшу реакцію, меншу втрату тиску та більш стабільну роботу. Він добре підходить для трубопровідних систем з високим попитом.
Технічні характеристики
| Тип клапана | Дво-дисковий зворотний клапан |
|---|---|
| Діапазон розмірів | DN40 – DN1200 |
| Номінальний тиск | PN10, PN16 |
| Стандарт дизайну | API 594 |
| Обличчям до обличчя | ANSI B16.10, EN 558-1 Серія 16 |
| Перевірка та тестування | API 598, GB/T 13927 |
| Фланцеве з'єднання | ANSI клас 125 / 150, DIN PN10 / PN16, EN 1092, JIS 10K, AS 2129 |
| Матеріали |
Тіло: чавун, ковкий чавун, вуглецева сталь (WCB), нержавіюча сталь Відповідна температура: від -40 градусів до +230 градусів |
ключові особливості
Конструкційна довжина становить лише від 1/4 до 1/8 довжини фланцевих поворотних зворотних клапанів, а вага становить лише від 1/4 до 1/10, що економить простір для встановлення та зменшує навантаження на трубопровід.
Короткий хід диска та швидке закриття за-підтримки пружини призводять до тиску гідроудару, який становить лише 1/2–1/5 тиску одно-дискових клапанів, захищаючи насоси та трубопровідне обладнання.
Підходить як для горизонтальних, так і для вертикальних трубопроводів без обмежень щодо напрямку або орієнтації потоку.
Має великий, вільний центральний канал потоку, коли він повністю відкритий, що призводить до мінімальних втрат тиску-ідеально для трубопроводів із високим-потоком.
Подвійні симетричні диски забезпечують рівномірний розподіл сили, що забезпечує щільне ущільнення навіть за умов низького-тиску та мінімізує витік.
Мало внутрішніх компонентів; демонтаж і повторний монтаж можна виконувати без розрізання трубопроводу.

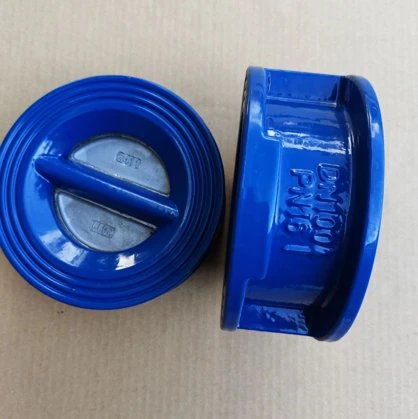

Вітрина продукту
Основні параметри
| DN | D | D1 | D2 | L | R | t | Вага (кг) | |
|---|---|---|---|---|---|---|---|---|
| мм | дюйм | |||||||
| 50 | 2" | 107 | 65 | 43.3 | 43 | 28.2 | 19 | 1.5 |
| 65 | 2.5" | 127 | 80 | 60.2 | 46 | 36.1 | 20 | 2.4 |
| 80 | 3" | 142 | 94 | 66.4 | 64 | 43.4 | 28 | 3.6 |
| 100 | 4" | 162 | 117 | 90.8 | 64 | 52.8 | 27 | 5.7 |
| 125 | 5" | 192 | 145 | 116.9 | 70 | 65.7 | 30 | 7.3 |
| 150 | 6" | 218 | 170 | 144.6 | 76 | 78.6 | 31 | 9.0 |
| 200 | - | 273 | 224 | 198.2 | 89 | 104.4 | 33 | 17 |
| 250 | 10" | 328 | 265 | 233.7 | 114 | 127 | 50 | 26 |
| 300 | 12" | 378 | 310 | 283.9 | 114 | 148.3 | 43 | 42 |
| 350 | 14" | 438 | 360 | 332.9 | 127 | 172.4 | 45 | 55 |
| 400 | 16" | 489 | 410 | 381.0 | 140 | 197.4 | 52 | 75 |
| 450 | 18" | 555 | 539 | 450 | 419.9 | 152 | 217.8 | 58 |
| 500 | 20" | 594 | 505 | 467.8 | 152 | 241 | 58 | 111 |
| 600 | 24" | 690 | 624 | 572.6 | 178 | 295.4 | 73 | 172 |
| 700 | 28" | 800 | 720 | 680 | 229 | 354 | 98 | 219 |
Про нас
- Ми надаємо комплексні послуги з налаштування, включаючи нестандартні розміри, спеціальну товщину стінок, спеціальні вимоги до покриття та індивідуальне маркування замовника. Для всіх оптовиків ми пропонуємо багаторівневе ціноутворення на основі обсягу, розраховане відповідно до специфікацій продукту, кількості замовлень і рішень для покриття. Будь ласка, поділіться своїми необхідними характеристиками та обсягом закупівлі, щоб отримати оптову цінову пропозицію.

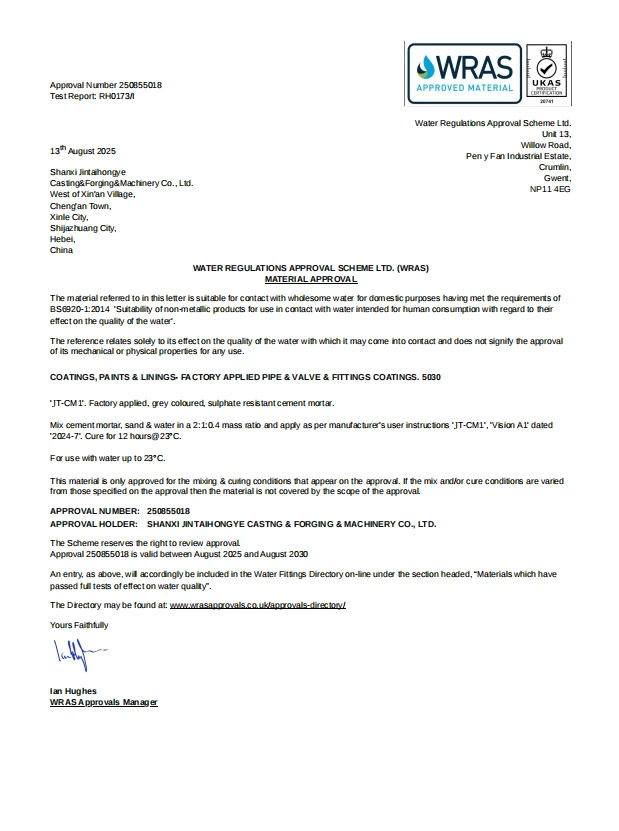

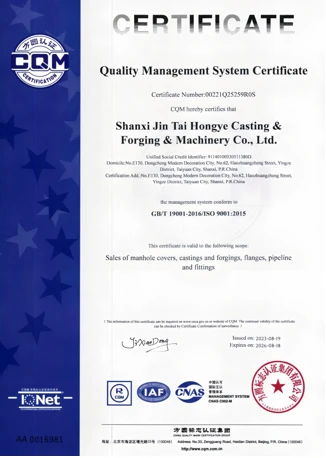

кваліфікація
