Основна конструкція (згрупована за номінальним діаметром DN)

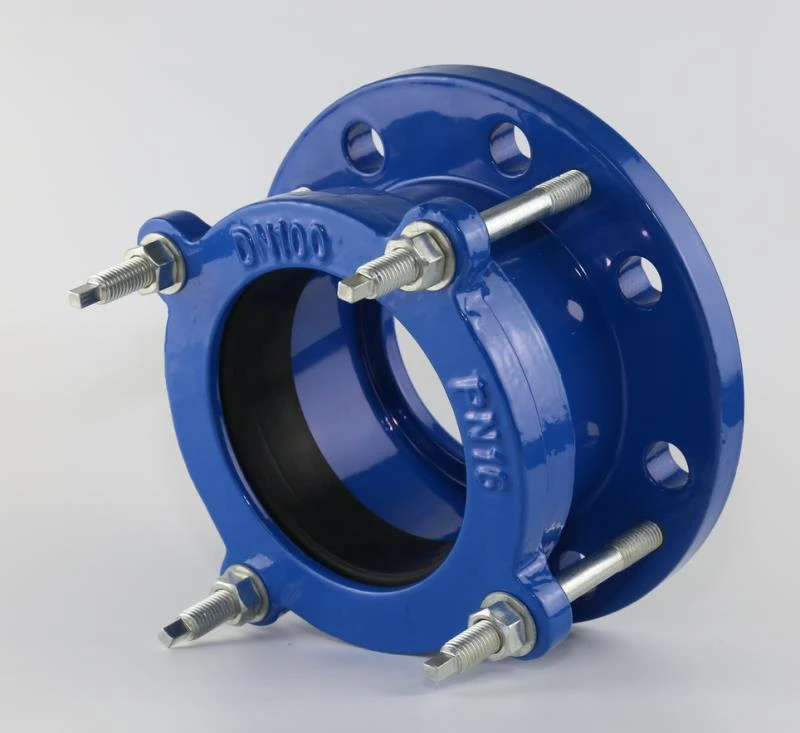

Склад основних частин Чотири основні частини складають повний набір: основний корпус, кінець фланця, затягуючі кріплення та ущільнювальні прокладки. Моделі від DN80 до DN600 мають фланцеві конструкції, що замикаються, щоб зробити все з’єднання щільнішим і стабільнішим.
Стандарти матеріалів (усі відповідають міжнародним промисловим нормам) 01 Основний корпус і лиття фланців: ковкий чавун GGG50 відповідно до EN 1563. Цей матеріал добре врівноважує структурну міцність і стійкість до ударів. 02 Кріпильні болти: нержавіюча сталь AISI 304 як стандартна опція; Для спеціальних проектів можна вибрати AISI 316. Ступінь міцності болтів досягає 4,8 або 8,8, що відповідає правилам ISO. 03 Ущільнювальна прокладка: стандартна гума EPDM, що відповідає EN 681-1. Гумові прокладки NBR доступні для спеціальних середовищ, щоб гарантувати нульовий витік у з’єднаннях. 04 Поверхневий анти-корозійний шар: епоксидне покриття відповідно до EN 14901. Товщина покриття досягає понад 250 мкм, стандартний колір RAL 5015, з чудовою стійкістю до іржі.
Основні технічні параметри
Покриття розміру
Наш продукт охоплює DN40 до DN600 (1,5 дюйма – 24 дюйма). Він підходить для труб із зовнішнім діаметром від 48 мм до 636 мм. Візьмемо, наприклад, DN40, він підходить для труб із зовнішнім діаметром від 48 мм до 60 мм.
Параметри робочого тиску
PN10 і PN16 є нашими стандартними специфікаціями. Ми також виробляємо версії PN25 і PN40 для-промислових трубопроводів високого тиску.
Діапазон застосовних температур
Прокладки EPDM підходять для робочої температури від -10 градусів до 120 градусів; Прокладки NBR витримують від -10 градусів до 82 градусів.
Компенсаційна здатність установки
Фітинг допускає кутове відхилення від ±4 градусів до ±6 градусів, що компенсує незначне зміщення труби та поглинає деформацію від теплового розширення та усадки.
Відповідні стандарти та сертифікати
Усі товари проходять перевірку на основі EN 545, AWWA C219, AS/NZS 2280. Ми маємо сертифікати ACS та NSF 61 для застосувань, що контактують з водою
Основні переваги
Широкий діапазон відповідності
Один адаптер з’єднує труби та фланці з різних матеріалів і розмірів. Клієнти можуть скоротити обсяг запасів і знизити загальні витрати на закупівлю.
Швидке встановлення-на місці
Робітникам не потрібні професійні навички зварювання. Для затягування болтів хрест-навхрест потрібен лише гайковий ключ. Нанесіть мильну воду на прокладки для змащування (використовуйте рідину проти замерзання в холодних приміщеннях), і швидкість встановлення зросте понад 50%.
Стійкий ефект ущільнення
Затягніть болти, щоб щільно притиснути прокладки до зовнішніх стінок труби. Навіть якщо труби мають незначну овальну деформацію, з’єднання-залишаються герметичними під максимальним робочим тиском 16 бар.
Тривалий цикл обслуговування
Корпус із ковкого чавуну, епоксидне покриття проти-іржі та кріплення з нержавіючої сталі разом захищають від корозії та стирання. В умовах експлуатації міського трубопроводу стабільний термін служби перевищує 15 років.
Легке технічне обслуговування
Роздільна знімна конструкція значно спрощує перевірку труб і заміну компонентів (клапанів, водяних насосів тощо), значно скорочуючи простої конструкції.
Типові сценарії застосування
Чавунні труби та труби з ПВХ для водопровідних мереж, каналізаційних каналізаційних каналізаційних каналізаційних систем і дощової каналізації. Промислові виробничі лінії Транспортують нейтральні рідкі середовища на хімічних, фармацевтичних і харчових підприємствах; трубки з нержавіючої сталі та пластикові трубопроводи. Сільськогосподарські іригаційні споруди для водозбереження сільськогосподарських угідь та трубопроводи садових спринклерів, здатні витримувати агресивні зовнішні корозійні середовища. Реконструкція та технічне обслуговування трубопроводу Реалізуйте перехід фланців під час модернізації старої труби та заміни обладнання, не потрібно руйнувати вихідні цілі ділянки труби.
Основні етапи встановлення
Попередня-обробка труб
Протріть і очистіть 12-дюймову секцію на кожному кінці труби, повністю очистіть усі масляні плями, осад і дефекти поверхні.
Правило вибору розміру
Виберіть відповідний калібр DN на основі зовнішнього діаметра труби. Виберіть фітинги ПНД за зовнішнім розміром; вибирати ПВХ вироби за номінальним діаметром.
Послідовність складання
Зніміть стопорне кільце та ущільнювальну прокладку → насуньте головний корпус фланця на трубу → знову встановіть стопорне кільце та прокладку (переконайтеся, що кінець труби торкається обмежувальної пластини прокладки) → рівномірно затягніть усі болти по діагоналі.
Операція випробування тиском
Повільно підвищуйте тиск до номінального робочого навантаження, перевірте всі з’єднання на герметичність перед офіційною експлуатацією. Початковий момент затягування болта становить 50 футів-фунтів, відрегулюйте для розміру болта: 70 футів-фунтів для болтів 5/8 дюймів, 90 футів-фунтів для болтів 3/4 дюйма.
