Конструктивні особливості редукторних труб із ковкого чавуну
Для цього конічного редуктора з подвійним фланцем і розеткою внутрішній отвір змінюється крок за кроком на обох кінцях. Розміри поступово зменшуються відповідно до інженерних проектних співвідношень. Немає різкого зсуву отвору всередині потокового каналу. Ця установка зменшує турбулентність рідини, непотрібну втрату тиску та місцеве стирання внутрішньої стінки. Він добре працює під час транспортування стічних вод, шламу та інших рідин, змішаних із твердими частинками або високов’язкими речовинами.
Доступні дві основні структурні конфігурації.
Концентричний редуктор: центри отворів з двох кінців знаходяться на одній загальній осі. Він відповідає макетам трубопроводу, де центральна лінія залишається незмінною, і забезпечує стабільний рух рідини.
Ексцентричний редуктор: центри двох отворів зміщені один відносно одного. Покладіть її плоскою стороною до нижньої частини горизонтальних труб. Таке розташування допомагає позбутися повітря, що затримується, і запобігає проблемам з повітряним шлюзом.
Стандартизований інтерфейс
Так само, як і стандартні труби з ковкого чавуну, цей конічний редуктор поставляється з двома основними варіантами підключення. Т-тип натискної розетки використовує гумове кільцеве ущільнення, збірку на місці можна завершити швидко. Фланцеве з’єднання підходить для умов високого тиску та місць, які потребують повторного демонтажу. Він може добре поєднуватися з існуючими компонентами трубопроводу, які вже є на місці.
Порівняння з термозбіжною трубкою з інших матеріалів:
| матеріал | Переваги | недолік | Сценарії застосування |
|---|---|---|---|
| Ковкий чавун | Висока міцність, стійкість до корозії та тривалий термін служби | Відносно важкий (потрібні допоміжні інструменти для переміщення/встановлення) | Комунальні та промислові трубопроводи середнього та високого тиску, заглиблені сценарії |
| Сірий чавун | Низька вартість і легкість обробки | Висока крихкість і низька ударостійкість | Низький-тиск (менше або дорівнює 1,0 МПа), не-ударні побутові дренажні труби |
| Нержавіюча сталь | Висока стійкість до корозії та легка | Висока вартість, чутливість до корозії іонами хлориду (наприклад, корозія морської води). | Сильно корозійні хімічні середовища, харчові трубопроводи- |
| ПЕ/ПВХ | Легкий, простий в установці та низька вартість | Стійкість до низького тиску (менше або дорівнює 1,6 МПа), низька стійкість до високих температур. | Цивільне водопостачання, сільськогосподарське зрошення та інші сценарії низького-тиску, нормальної-температури |

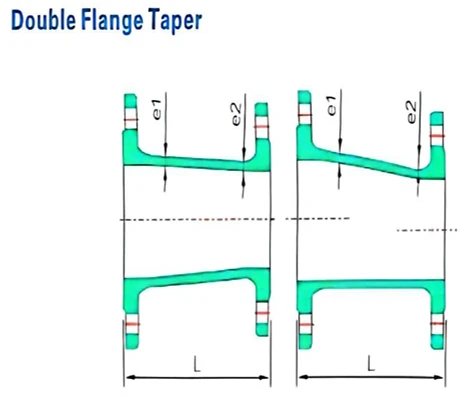

Подвійний конічний фланець
Це один із видів литих фітингів спеціальної форми. Фланцеві кінці розташовані з обох боків відливки. Основна секція діє як зменшувальний перехід, один отвір більший, а інший менший. Суцільна конічна або вигнута внутрішня поверхня забезпечує плавне з'єднання між трубами з різними номінальними діаметрами.
Переваги
Чудова сумісність для підключення різного польового обладнання.
Його стандартні фланцеві кінці можна прикручувати безпосередньо до фланцевих клапанів, фільтрів, насосів і витратомірів. Часто використовується всередині насосних станцій і трубопроводів механічного обладнання. Оператори можуть легко від’єднати деталі під час робіт із модифікації трубопроводу.
Надійна здатність витримувати тиск для робочих випадків під високим тиском.
Фланці, затягнуті болтами, рівномірно стискають ущільнювальні прокладки. Конструкція стійка до гідроударів і перепадів тиску. Підходить для систем водопостачання PN10 / PN16 і промислових контурів циркуляційної води.
Стандартні розміри спрощують заміну запчастин.
Розміри фланців відповідають стандартам ISO та внутрішнім специфікаціям. Взаємозамінні зі звичайними пристосуваннями, які не є у продажу. Закупівля запчастин для подальшої експлуатації проекту стає менш складною.
Дво-штифт конічний
Виготовляється методом відцентрового лиття або лиття в пісок із сировини з ковкого чавуну. На обох кінцях розташовані отвори для розеток. Внутрішній отвір плавно змінює діаметр від більшого до меншого. Це забезпечує зменшення розміру труби без порушення стану потоку рідини.
Конкурентна перевага
Гнучке натискне з’єднання, яке підходить для підземних трубопровідних мереж.
Завдяки гніздам із натискною посадкою на обох кінцях із гнучкими гумовими ущільнювачами з EPDM, з’єднання сприймають кутове відхилення та осьове розширення/звуження, ефективно компенсуючи осідання ґрунту та переміщення тепла, забезпечуючи-заглиблене встановлення без витоків.
Висока ефективність будівництва та зниження вартості проекту
Прямі труби з’єднуються за допомогою-прямих з’єднань,-які усувають потребу у фланцях, болтах чи прокладках-і можуть бути встановлені однією людиною за допомогою простих інструментів, що значно скорочує терміни будівництва міських підземних трубопроводів.
-Довговічне, стабільне ущільнення, що усуває необхідність частого обслуговування
У конструкції використовується самогерметизуюча-структура на основі прокладки,-вода-активована-під тиском, що усуває ризик протікання через ослаблені болти та забезпечує надійне,-тривале ущільнення у вологому чи солоному-підземному середовищі.
Вітрина продукту
Shanxi Jintai Hongye Foundry & Forging Machinery Co., Ltd. знаходиться в провінції Шаньсі, великому промисловому місті Китаю, яке може похвалитися великою кількістю промислової сировини, такої як чавун, кокс і сталь.
